Мониторинг трансформаторных подстанций
Система контроля, мониторинга и диагностики распределительных пунктов и трансформаторных подстанций
Непрерывная автоматическая диагностика 24/7
Полное понимание параметров работы трансформаторной подстанции
Аварии по «внутренним» причинам исключены
Онлайн данные в режиме 24/7 у специалистов и главного энергетика
Высокое качество и надежность электроснабжения своих потребителей
Отправляйте заявку и узнайте стоимость и срок внедрения беспроводной нелицензируемой связи.
Принцип работы системы мониторинга трансформаторных подстанций
Система мониторинга состоит из трех уровней:
Уровень I системы мониторинга подстанции
Первый уровень включает в себя первичные датчики и измерительные системы разных типов:
- аналоговые;
- контактные;
- тепловизионные;
- цифровые.
Уровень II системы мониторинга подстанции
Второй уровень включает совокупность контроллеров, обеспечивающие непрерывные сбор и обработку сигналов, полученных от первичных датчиков.
Полученная информация регистрируется, обрабатывается и хранится в базе данных.
Производится сбор следующих данных:
- фазные токи;
- фазные или линейные напряжения;
- уровень разрядной активности;
- температура и уровень масла для масляных трансформаторов;
- температура на обмотке НН для сухих трансформаторов;
- содержание газов и газовых смесей в отсеках;
- температура и влажность окружающей среды;
- любые другие необходимые параметры.
Уровень III системы мониторинга подстанции
Третий уровень включает программно-технический комплекс, который производит:
- математическую обработку;
- решение расчетно-аналитических задач;
- настройку и проверку исправности аппаратуры предыдущего уровня;
- передачу данных во внешние автоматизированные системы управления.
В состав системы входит набор алгоритмов, которые обрабатывают полученную информацию и формируют сигналы о состоянии контролируемого электрооборудования, например:
- превышение номинального тока;
- превышение температурных режимов;
- длительность перегрузки;
- уровень напряжения и т.д.
Также производится непрерывный расчет параметров трансформаторного оборудования, недоступных для измерения.
На основе архивных данных система формирует отчеты о состоянии контролируемого электрооборудования, в которых отображаются следующие данные:
- скорость нарастания температур;
- скорость нарастания коэффициента максимального тока;
- время длительной аварийной перегрузки;
- уровень коэффициента гармоник;
- качество входных/выходных параметров;
- равномерность загрузки и перекоса фаз.
Используя собираемые параметры, система мониторинга подстанции производит различные действия:
- автоматический расчет коэффициента технического состояния;
- автоматический расчет износа и оставшегося срока службы трансформатора;
- выдает предупредительные сигналы о выходе значений параметров за допустимые пределы
- непрерывно наблюдает за нормальными систематическими и аварийными режимами;
- выявляет развивающиеся дефекты по температуре;
- сигнализирует об ограничениях загрузки/перегрузки трансформаторов;
- формирует бланки осмотра трансформаторов;
- хранит техническую и исполнительную документацию на трансформаторы.

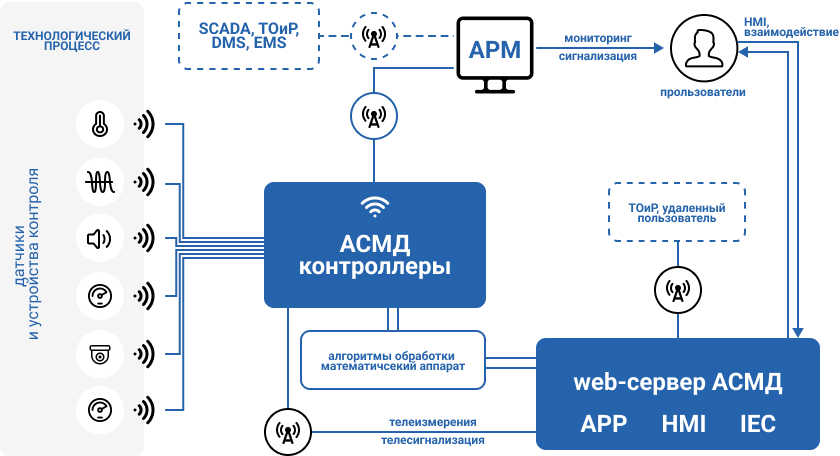

Структурная схема АСМД ТП
Система мониторинга подстанции создает краткосрочные и долговременные архивы в базах данных и формирует истории для каждого экземпляра электрооборудования.
Система мониторинга подстанции имеет архитектуру, которая позволяет увеличивать объем выполняемых функций по мере подключения нового электрооборудования или оснащения контролируемого оборудования дополнительными датчиками.
Стоимость автоматизированной системы мониторинга трансформаторной подстанции
Система мониторинга разрабатывается и внедряется под конкретный распределительный пункт или трансформаторную подстанцию. Ниже можно увидеть три варианта комплектации системы
Вариант 1
- 6 месяцев подписки на web-сервис АСМД
- 6 месяцев оплаченного статического IP-адреса
- 6 месяцев оплаченной GSM связи
- 1 Гб RAM
- 8 Гб eMMC
- WiFi
- GSM
- расширение RS485
- внешняя антенна 4G
- низкий щит металлический, навесного исполнения
- 1 многострочная монохромная панель оператора
- 2 лампы сигнальных 3-х цветных
- 1 оповещатель звуковой
- 2 настенных комбинированных датчика температуры, влажности и движения
292 990 р.
Вариант 2
- 12 месяцев подписки на web-сервис АСМД
- 12 месяцев оплаченного статического IP-адреса
- 12 месяцев оплаченной GSM связи
- 2 Гб RAM
- 64 Гб eMMC
- WiFi
- GSM
- расширение RS485
- внешняя антенна 4G
- высокий щит металлический, навесного исполнения
- 1 многострочная монохромная панель оператора
- 3 лампы сигнальных 3-х цветных
- 1 оповещатель звуковой
- 2 настенных комбинированных датчика температуры, влажности и движения
- 1 датчик углекислого газа
- 2 ультразвуковых датчика разрядной активности с цифровым интерфейсом RS-485
- 2 комплекса беспроводного контроля температуры токопроводов и контактных соединений 0,4-35 кВ (по 6 т.к.)
- 2 IP-видеокамеры
845 250 р.
Вариант 3
- 12 месяцев подписки на web-сервис АСМД
- 12 месяцев оплаченного статического IP-адреса
- 12 месяцев оплаченной GSM связи
- 2 Гб RAM
- 64 Гб eMMC
- WiFi
- GSM
- расширение RS485
- внешняя антенна 4G
- высокий щит металлический, навесного исполнения
- 1 цветная графическая панель оператора
- 3 лампы сигнальных 3-х цветных
- 1 оповещатель звуковой
- 2 настенных комбинированных датчика температуры, влажности и движения
- 1 датчик углекислого газа
- 2 ультразвуковых датчика разрядной активности с цифровым интерфейсом RS-485
- 4 комплекса беспроводного контроля температуры токопроводов и контактных соединений 0,4-35 кВ (по 6 т.к.)
- 4 IP-видеокамеры
1 352 490 р.

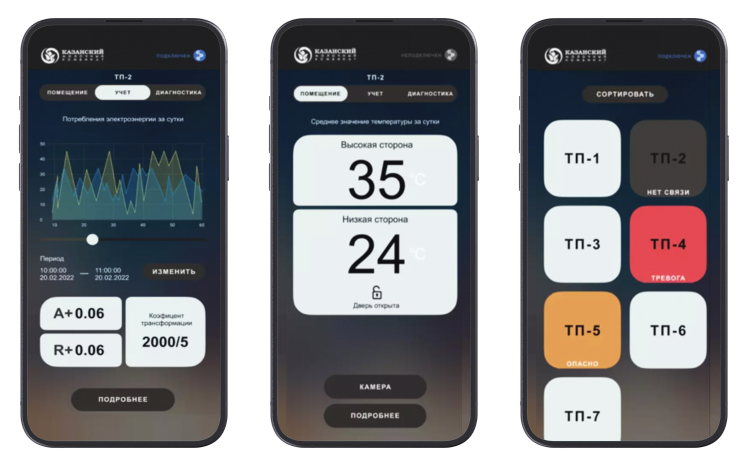

Ваш помощник в смартфоне
Система мониторинга трансформаторных подстанций может иметь в своей архитектуре веб-сервис с доступом в режиме 24/7.
Онлайн-доступ к данным мониторинга позволяет своевременно узнавать состояние подстанции:
- моментальное информирование о появившихся проблемах
- автоматические отчеты о работе трансформаторной подстанции
- полная автоматизация получения объективных данных
Посмотрите примеры информации, которая доступна через веб-сервис доступа к системе мониторинга подстанции
Ваши выгоды от использования системы мониторинга трансформаторных подстанций
Выявление дефектов на ранней стадии до наступления катастрофических отказов
Понимание реального технического состояния трансформаторной подстанции
Непрерывная передача данных в различные системы АСУ
Веб-сервис диагностики и мониторинга с онлайн доступом в режиме 24/7
